Как замерять вертикальные и горизонтальные жалюзи

  1. Термины
  2. Как замерить вертикальные жалюзи?
  3. Как замерить горизонтальные жалюзи?
  4. Принцип замера системы «Standart», «Mini»
  5. Принцип замера системы «ROLLITE», «BESTA»
  6. Принцип замера жалюзи «ISOLITE» и «ISOTRA»
  7. Типы управления для вертикальных жалюзи
  8. Типы управления для вертикальных жалюзи

Термины

Бегунки — составная часть вертикальных жалюзи для передвижения и поворота ламелей.

Валанс — это декоративная накладная планка, придающая жалюзи законченный и совершенный вид.

Ламель — полоски материала (ткани, пластика, металла, дерева) — основной элемент жалюзи.

Наклонные (межрамные) ламели — это ламели, которые устанавливаются в межрамное пространство, и закрепляются непосредственно на внутренней раме. При установке жалюзи в межрамное пространство, они не подвергаются никакому воздействию, и поэтому срок их службы значительно увеличивается, также возникает дополнительное удобство - освобождается подоконник, зрительно увеличивая помещение.

Крепления:

Универсальное крепление — это комплект приспособлений для установки жалюзи на все виды окон.

ПВХ крепление — это комплект приспособлений для установки жалюзи на пластиковые окна, не требующий сверления. Крепление предпочтительно в том числе для окон, находящихся на гарантии.

Мансардное крепление — это комплект приспособлений, для установки жалюзи на мансардные окна, требующие сверления в рамах.

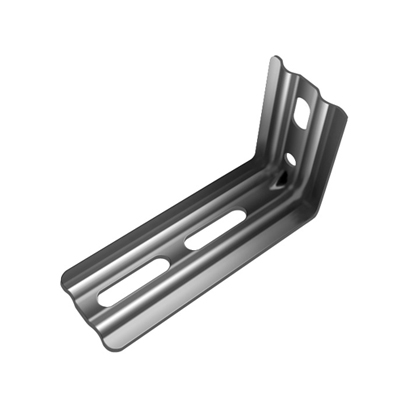

К стене: 7,5 см (длина) — это крепление, предназначенное для монтажа жалюзи к стене, размер крепления по его большей стороне составляет 75 мм.

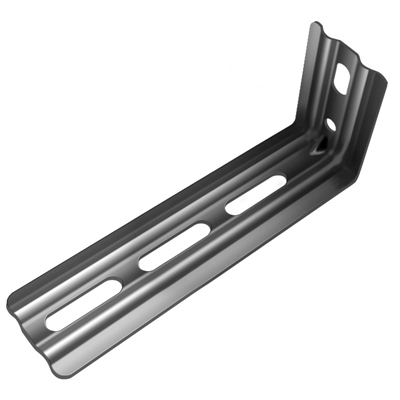

К стене: 10,5 см (длина) — это крепление, предназначенное для монтажа жалюзи к стене, размер крепления по его большей стороне составляет 105 мм.

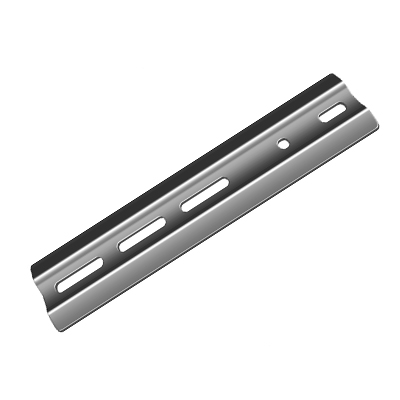

К стене: 17,5 см (удлинитель) — это элемент крепления, предназначенный для удлинения крепежной части жалюзи к месту монтажа.

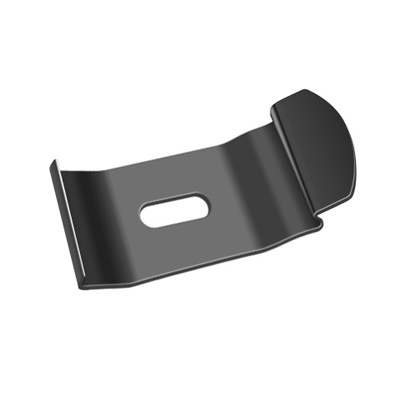

К потолку — это крепление, предназначенное для монтажа жалюзи к потолку.

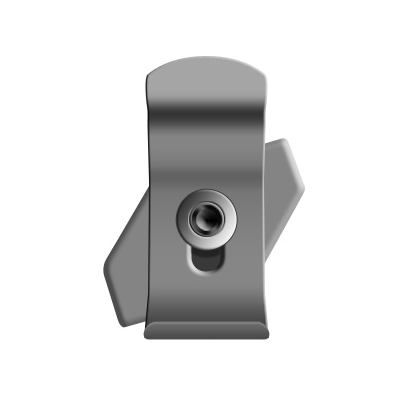

К подвесному потолку (армстронг) — это крепление, предназначенное для монтажа жалюзи к потолку системы «Armstrong».


Принцип замера вертикальных жалюзи

Необходимое условие для центрального раскрытия жалюзи - четное число ламелей.

Расчет количества ламелей в изделии:

Для расчета количества ламелей в изделии необходимо ширину карниза умножить на число 12,5. При заказе ламелей без карниза – скидка 20% от стоимости изделия. При заказе ламелей без карниза указывать их чистую высоту.

Расчет ширины карниза:

Для расчета ширины карниза необходимо количество ламелей разделить на число 12,5.

Принцип замера горизонтальных жалюзи

Минимальные и максимальные размеры для горизонтальных жалюзи.

Ширина ламели

Материал

Ширина min.(м)

Ширина

max (м)

Высота

max (м)

16 мм

Алюминий

0,25

2,10

3,50

16 мм - наклонные (межрамные)

Алюминий

0,25

1,10

1,50

25 мм

Алюминий

0,25

2,80

2,80

25 мм - наклонные (межрамные)

Алюминий

0,25

2,80

2,80

25 мм

Бамбук

0,33

1,78

2,00

50 мм

Бамбук

0,42

1,78

2,00

25 мм

Дерево

0,33

2,10

2,20

50 мм

Дерево

0,42

2,10

2,20

50 мм

Пластик под дерево

0,42

1,80

1,80

Принцип замера системы «Standart», «Mini»

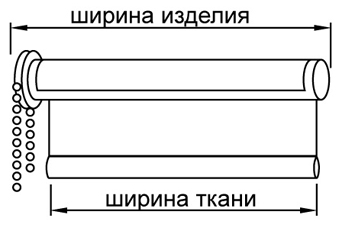

Система «Standart» или «Mini» замеряется либо по ширине ткани, либо по ширине карниза. Разница в этих размерах составляет примерно 3-4 см.

Принцип замера системы «ROLLITE», «BESTA»

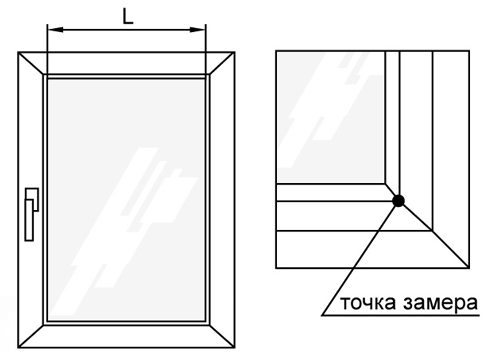

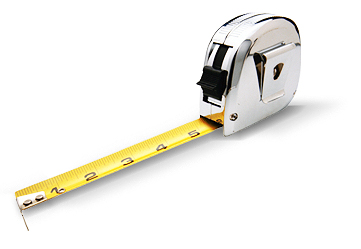

ruller.jpgЗамер ширины изделия:

Измерить расстояние между левой верхней точкой штапика и правой верхней точкой штапика, как показано на рисунке ниже.

Замер высоты изделия:

Измерение производиться аналогично. Т.е. измеряется расстояние от нижнего края штапика в верхней части окна до верхнего края штапика внизу окна.
Ограничения для системы «Rollite», «Besta»
Ограничение по ширине – 0,3 – 1,9 м
Ограничение по высоте - 0,3 – 2 м.
Точность изготовления 1 мм.

  • При глубине штапика МЕНЕЕ 1 см используется комплектация BESTA
  • При глубине штапика БОЛЕЕ 1 см используется комплектация ROLLITE


Внимание! Плотные рулонные ткани не желательны в изготовлении систем «Rollite», «Besta» по причине возможной неполной намотки ткани в рулон. Максимальное ограничение по высоте для тканей плотностью равной или большей 360 г/кв.м. и толщиной равной или большей 0,50мм. – 1 метр.

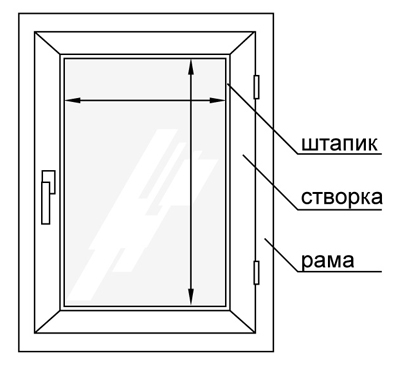

ЗАМЕР ЖАЛЮЗИ «ISOLITE» и «ISOTRA»

  1. Замерить световой проем окна без учета уплотнительных резинок штапика.
  2. Выбрать место расположения цепи управления. (рекомендуется со стороны петель окна)
  3. Указать длину цепи управления (не менее 50 см.)
  4. Указать глубину штапика. (глубину от внешней поверхности профиля до стекла).
  5. Обратить внимание, не будет ли упираться карниз в петли и откосы (он выступает на 36 мм. с каждой стороны относительно края ламели).


Допустимые размеры жалюзи систем «IsoliteM» и «Isotra»:

  • Высота – до 2,2 м.
  • Ширина – от 0,25 до 2,5 м.
  • Максимальная площадь: 2,5 кв.м.

Типы управления для вертикальных жалюзи

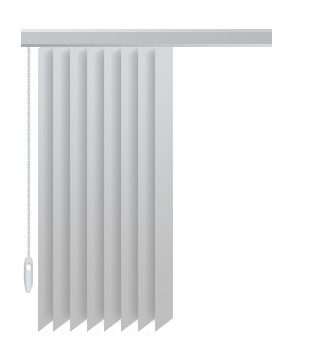

Тип 1.Сдвиг ламелей к управлению.

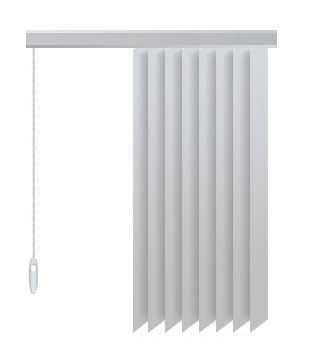

Тип 2. Сдвиг ламелей от управления.

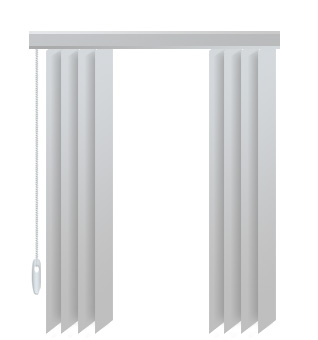

Тип 3. Сдвиг ламелей от центра.


Стандартная длина управления: минус 20 см от высоты изделия, но не меньше 0,8 метра!
